燃料电池行业深度报告:燃料电池汽车处于爆发

一、我国氢能源发展利用前景广阔

1、氢能源:下一代基础性能源材料

国际能源转型一直沿着从高碳到低碳、从低密度到高密度的路径进行,而氢气是目前公认 的最为理想的能量载体和清洁能源提供者。氢气无毒无害,反应物为水,绿色清洁,热值高, 相当于汽油的三倍,被誉为“21 世纪的终极能源”。

 短期:降低汽车尾气排放,城市环境保护。以北京市为例,机动车排放了全市 58%的氮 氧化物、40%的挥发性有机物和 22%的细颗粒物。氢能源自柴油发动机应用的车辆市场 具有推广价值,而柴油发动机车辆在港口/码头、城市公交、跨城货运等领域带来显著的 污染。

 中长期:降低石化能源对外依赖。中国石油集团经济技术研究院发布《2018 年国内外油 气行业发展报告》中提到,2018 年中国的石油进口量为 4.4 亿吨,石油对外依存度升至 69.8%;天然气进口量 1254 亿立方米,对外依存度升至 45.3%。

燃料电池行业深度报告:燃料电池汽车处于爆发

2、我国具有全球最大规模的氢资源

工业氢气提纯具备充足的氢资源,我国氢气产能规模全球最大。从氢气生产来源来看, 化石资源制氢居主导地位,全球主要人工制氢原料的 96%以上都来源于传统化石资源的热化学 重整,仅有 4%左右来源于电解水。从地域分布上看,亚太地区的氢气产能最大,而我国是目 前氢气产能最大的国家,也是氢气生产分布最广的国家。目前国际制氢年产量 6300 万吨左右, 我国每年产氢约 2200 万吨,占世界氢产量的三分之一,是世界第一产氢大国。

燃料电池行业深度报告:燃料电池汽车处于爆发

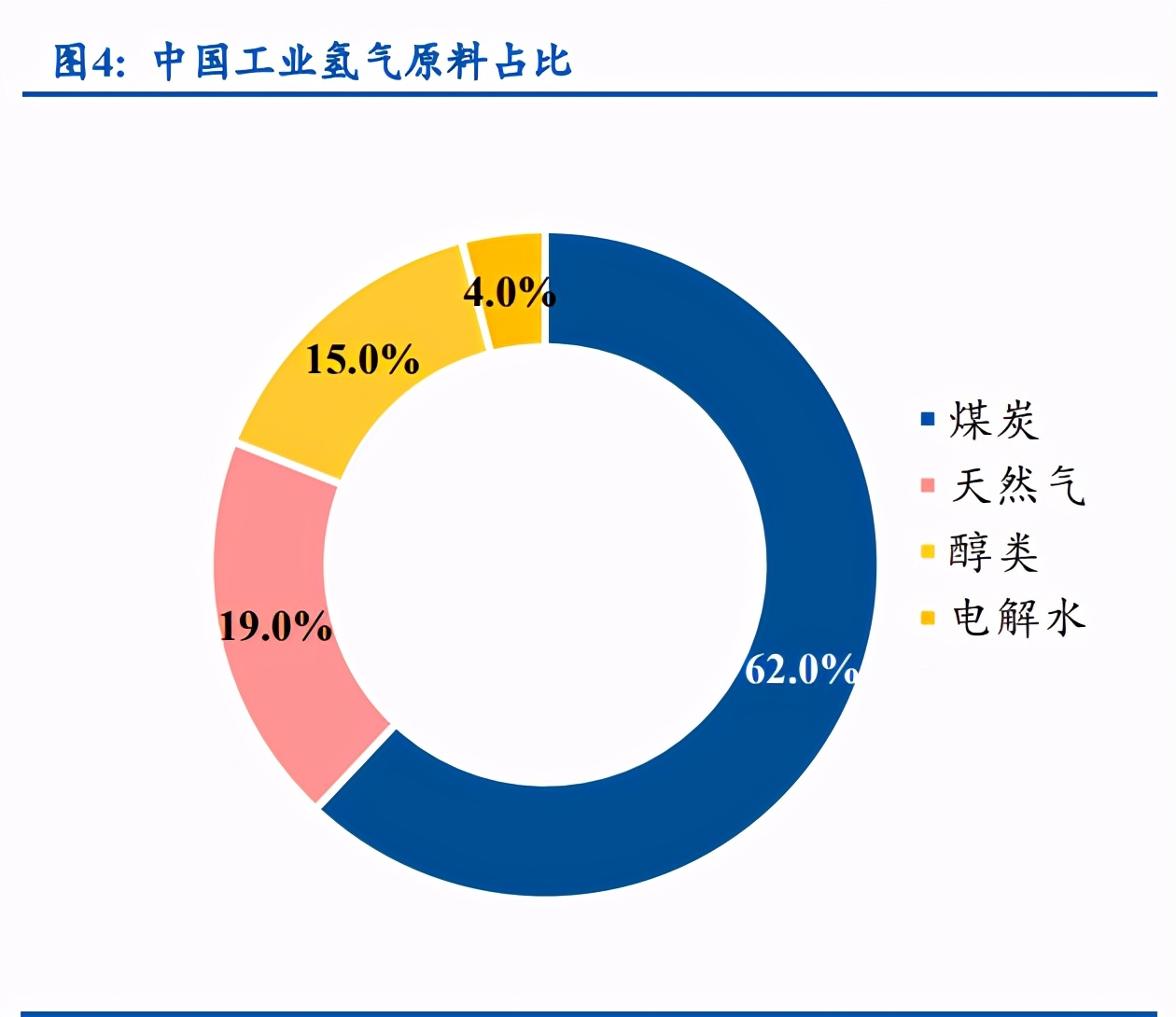

我国的煤炭和天然气资源储备丰富,以上两者也是我国人工制氢的主要原料,占比分别 为 62%和 19%。随着煤制合成气、煤制油产业的发展,煤制氢产量逐年增多,其规模较大、成 本较低,制氢成本约 20 元/kg,煤气化制氢具有较大发展潜力。电解水制氢在我国氢气占比中 仅占约 4%,但在日本氢工业中占有特殊的地位,其盐水电解制氢的产能占日本所有人工制氢 总产能的 63%。

燃料电池行业深度报告:燃料电池汽车处于爆发

我国氢能资源在全球范围具有一定性价比优势。目前我国加氢气成本大约在 70 元/kg, 较美国和日本在成本上仍较高,然而我国的汽油成本显著高于美国,从氢油比(氢气成本/汽 油成本)角度考虑有一定性价比优势。

燃料电池行业深度报告:燃料电池汽车处于爆发

我国氢能源的使用仍有极大待开发潜力。当前我国大部分氢气应用于工业领域,主要被 合称氨、合成甲醇、石油炼化、回炉助燃灯消耗,属于自产自消的模式。每年仅有不到 500 吨的氢气对外部市场供应和销售,氢资源利用潜力巨大。

燃料电池行业深度报告:燃料电池汽车处于爆发

各类氢气来源存在一定的技术和成本差别,电解制氢与煤炭、天然气制氢成本仍有较大 差距。氢气的制备主要可分为制取氢气和提纯氢气两大类,煤炭制氢成本最低,为 0.8~1.1 元/立方米,天然气制氢成本为 0.9~1.5 元/立方米,我国的电解制氢发展仍处早期,成本在 3 元/立方米左右,未来还有较大下降空间。

燃料电池行业深度报告:燃料电池汽车处于爆发

地方政府和能源企业对于工业氢气的利用有切实的发展意愿。我国每年弃光、弃风、弃 水等大约有 1000 亿度电,工业副产氢也有 1000 万吨以上,对于这两个“1000”的利用,全国 多地政府和能源企业都已积极开展相应布局。

我国氢能利用已具备一定技术基础,从航天、军用逐渐向民用推广,在华北、华东和华 南等地区形成了氢能源区域产业集群。

 航天领域:航天科技集团六院北京 11 所研制的 YF-75 氢氧发动机。迄今为止,YF-75 发 动机已参加 97 次飞行任务。2004 年探月工程正式开展后,YF-75 发动机是嫦娥系列任务 中主力装备。2019 年嫦娥四号探测器首次在月球背面预选区域着陆,也由来自装备 YF-75 氢氧发动机的长三甲系列火箭完成。

 军用领域:中国船舶重工集团开发的燃料电池潜艇,从斯特林发动机替换为氢燃料电池, 基于质子交换膜燃料电池和金属储氢技术。

 先进技术的民用化推广。航天科技集团六院长期致力于氢能在火箭发动机领域的研究和 应用,在燃料电池技术领域,拥有质子交换膜燃料电池系统动力应用、可再生能源储能 应用及泵阀关键部件技术,具备了百千瓦级氢氧/氢空及再生燃料电池系统研制能力。中 船重工七一二所研发的首台 58 千瓦燃料电池发动机, 2019 年 5 月顺利通过中汽中心天 津汽车检测中心的强制性检验,这款型号为 CSIC712-FCE58A 的发动机,采用氢空质子交 换膜燃料电池电堆,是七一二所面向城市客车开发的燃料电池发动机。

二、燃料电池是氢能源的重要应用

1、氢能源的重要应用-燃料电池

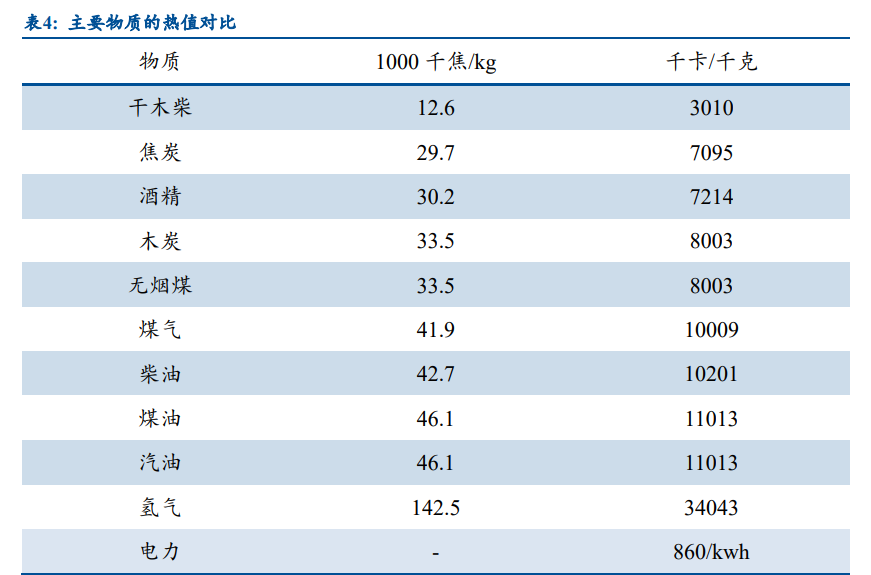

氢能源为电力能源的重要载体。电能替代是社会能源消费的长期趋势 ,氢能源最终通过 电力能源实现。合理利用氢能,一方面能提高能源利用效率,减少能源浪费,另一方面可以控 制环境污染,降低大气污染和温室气体排放。从中长期来看,加大氢能的发展利用将进一步保 障我国能源安全。 氢能源的单位热值远高于汽油、柴油、焦炭等,将满足电力能源的供给需求错配。

氢能 源的热值较高,通过大型移动的运输设备,未来将会使能源消耗错配做到极致。氢能既可作为 化学能源形式的长周期储备,又可于交通领域应用在长途运输、大卡车、海洋运输等环节,还 可以应用在高温加热的工艺产业上。清华大学教授毛宗强在氢能行业会议上表示,氢能的应用 是多方面的,也是未来有望代替石油和天然气的清洁能源。

燃料电池行业深度报告:燃料电池汽车处于爆发


燃料电池行业深度报告:燃料电池汽车处于爆发

燃料电池汽车是氢能源利用极具成长性的下游行业。虽然氢燃料电池汽车( FCEVs )在 我国目前处于起步阶段,但燃料电池汽车性能的优秀不可否认,目前国外大规模销售的 FCEVs 各方面性能与内燃机汽车不相上下,有些远优于电动汽车(BEVs)。燃料电池具有环境友好、 发电效率高、噪音低、可用燃料范围广等优点,当前我国燃料电池产业的主要发展瓶颈在于生 产成本高(铂催化剂价格高昂)、技术水平较国际落后以及氢产业链配套设施不够成熟,远期 的发展空间巨大。

燃料电池行业深度报告:燃料电池汽车处于爆发

燃料电池汽车具有能源补给的时间优势和经济性劣势,运营市场将会是起步阶段重点发 展领域。燃料电池汽车的续航里程普遍在 500 公里以上,和目前中高端纯电动汽车续航相当, 而从能源补给时间角度,燃料电池汽车加氢仅需不到 3 分钟,远低于插电混动或纯电动汽车。 由于目前燃料电池汽车产业发展仍处于初期阶段,加氢站等基础设施投入以及整车制造成本都 较高,短期来看燃料电池汽车比较适合的应用场景预计会是运营市场。

燃料电池行业深度报告:燃料电池汽车处于爆发

质子交换膜燃料电池对我国氢能产业发展更具有现实意义。氢燃料电池按不同电解质可 分为碱性燃料电池、磷酸燃料电池、熔融碳酸盐燃料电池、固体氧化物燃料电池和质子交换膜 燃料电池(PEMFC)。其中,质子交换膜燃料电池的工作温度最低,还具有响应速度快和体积小 等特点,目前最契合新能源汽车的使用,被认为是未来燃料电池汽车最重要的发展方向之一。

锂电池在乘用车领域更具优势。锂电池产品较燃料电池有更简单的产品结构,更清晰的 发展路径和更成熟的产业化分工,当前产品系列性能也区域丰富。锂电池性能的不断提升,正 逐渐蚕食众多原本燃料电池具有领先优势的应用领域。在 2019 年燃料电池行业会议中,上海 捷氢科技有限公司系统开发部总监表示,他们对比了纯电动车型和氢燃料电池汽车型在未来的 竞争优势,从成本上来说,乘用车续航里程 400 公里以下,燃料电池相对纯电动是没有优势的。

燃料电池的产业化应用,尚处于中长期能源战略布局的地位。

 商用车领域燃料电池驱动定位为辅助能源:潍柴动力董事长谭旭光表示:发展新能 源车并不是要完全取代柴油车,而是应用在适合采用新能源车辆的工况中。比如城 市公交、港口牵引车等,推广新能源车辆,使其与柴油车搭配工作,能够兼顾经济 效益与社会环保。他甚至预言,未来 20-30 年,氢将成为能源结构的重要组成部分, 但市占率不会超过 10%。

 当前船舶动力 95%是柴油体系,尚未实现天然气化,燃料电池中长期或存增长空间。 受成本、安全、寿命等多种因素影响,燃料电池在民用船舶领域目前尚不具备大规 模商业化应用的条件,但是随着国际公约法规对船舶排放要求的日益严格,燃料电 池系统卓越的排放性能有可能将其推向船舶动力市场的新风口,尤其是豪华游轮在 船舶行业逐渐崛起的今天,燃料电池系统噪音低的优势完美满足了豪华游轮对舒适 度的要求。

2、氢能源利用涉及到的关键技术

氢能源制取-混合气体的变压吸附技术(PSA)。

 基本原理:变压吸附的基本原理是:利用吸附剂对气体的吸附有选择性,即不同的 气体(吸附质)在吸附剂上的吸附量有差异和一种特定的气体在吸附剂上的吸附量 随压力变化而变化的特性,实现气体混合物的分离和吸附剂的再生。

 当前应用:变压吸附技术在石油化工、医药、食品饮料等行业具有广泛应用,四川 天一科技、上海化工研究所和北大先锋公司是国内领先的变压吸附系统设计建设机 构。在石化领域,PSA 法得到的氢气纯度可达到 99.9%以上水平(燃料电池需求纯度 为 99.99%)。上市公司:天科股份(西化院下属)。

燃料电池行业深度报告:燃料电池汽车处于爆发

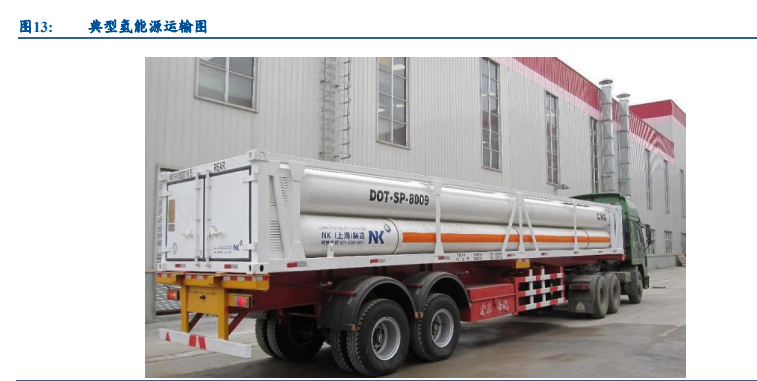

氢能源运输-从拖车输送到管道输送。目前钢企副产氢气是加氢站氢气的主要来源,其被 使用高压氢气瓶集束拖车运输。举例来说,若 1 辆拖车装有 18 个高压氢气瓶,每次可以以 20MPa 的压力运送 4000Nm3的氢气。平时站区里停泊 2 辆拖车,另有 1辆拖车往返加氢站和氢源之间, 运送氢气,并替换站内空车。基于 200km 左右运输距离和每天 10 吨的运输规模来测算,气氢 拖车的成本可以达到 2.02 元/kg。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢能源运输-从高压气罐到管道输送。

 高压气罐:依托 LNG 产业基础,一般长管储氢压为 15~20MPa,一般单管储氢量为 17~20k,将 CNG 储气管进行产品升级可实现。

 液氢储罐:依托航天工业技术基础,单次送氢量为气罐 10 倍以上。额外增加氢气液 化和液氢罐成本,目前测算单日加氢量达到 1000kg 以上具有比较经济性。

 管道运输:依托天然气产业基础,瓶颈在成本。在美国,现有的氢气管道系统约为 2400 公里,而在欧洲已有近 1600 公里,中国的管道运氢量在 400 公里。中石油管道 局 2014年完成国内最大氢气管道建设施工:投资1.54亿,长度25km,设计压力 4Mpa, 年输氢量 10.04 万吨。单位投资为天然气管道 2 倍左右。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢能源储存加注:加氢站内的储氢罐通常采用低压(20~30MPa)、中压(30~40MPa)、高 压(40~75MPa)三级压力进行储存。有时氢气长管拖车也作为一级储气(10~20MPa)设施,构成 4 级储气的方式。国外市场大多采用的 70MPa 氢气,国内大部分采用了 35MPa 氢气压力标准。 目前中国的加氢站加氢能力最高的为 1000-2000kg/d,最低的为 100kg/d。

 站内制氢:原材料为天然气,重整制氢气。单个站投资规模会在 300~500 万美元的 水平。

 外供加氢:中国主要的加氢站方式。单个站投资规模在<200 万美元的水平。

根据中国电池联盟网报道,加氢量在 500kg/天时,高压储氢加氢站比液氢储氢加氢站设 备投资方面更有优势;加氢量规模超 1000kg/天时,液氢储氢加氢站比高压储氢加氢站设备投 资要低 20%左右。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢能源储存加注-高压储氢罐:国内高压储氢最大压力为 75MPa,海外部分加氢站可达到 100MPa 以上。全球高压储氢罐主要生产企业有美国 AP 公司、CPI 公司,国内 75Mpa 加氢站依 赖进口。国内企业包括巨化装备(45MPa 和 98MPa 产品已经应用)、安瑞科(中集集团下属, 45MPa 已开始应用,85MPa 产品刚刚通过技术认证)等。

 氢脆:长期在高压和常温氢气环境中工作,储氢容器材料可能会产生高压氢环境氢 脆,导致塑性损减、疲劳裂纹扩展速率加快和耐久性下降。

 金属低周期疲劳:由于储氢管压力波动较大(设计压力的 20%~80%),容易使得储氢 罐使用寿命缩短。

 储氢特殊材料:目前加氢站储氢罐用的主要材料有为 Cr-Mo 钢、6061 铝合金、316L 等。对于 Cr-Mo 钢,我国常用材料为 ASTM A519 4130X(相当于我国材料 30CrMo)、 日本为 SCM435 和 SNCM439、美国为 SA372Gr.J。

燃料电池行业深度报告:燃料电池汽车处于爆发

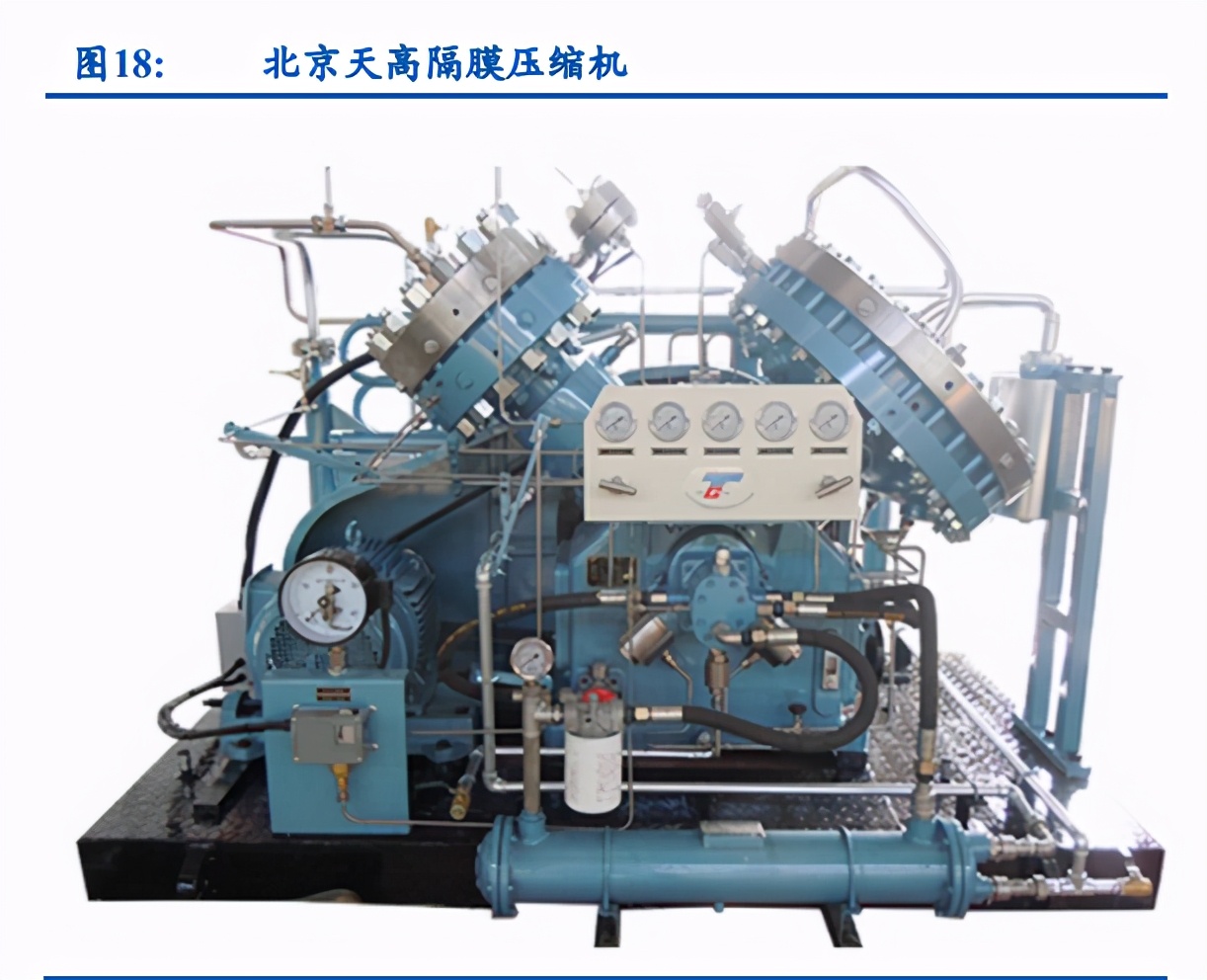

氢能源储存加注-隔膜压缩机:隔膜压缩机是气体压缩领域最高级别压缩方式,海外生产 隔膜压缩机企业包括美国 PDC,PPI 等。PPI 隔膜式压缩机是两个系统的结合——液压油系统 和气体压缩系统,通过金属膜片将两个体系的完全隔离开。北京天高自主生产隔膜压缩机已应 用于国内近 10 个加氢站项目,最近产品已达到 100MPa 水平。国内与海外设备性能差别主要包 括隔膜(金属膜)使用寿命,以及设备故障率等,但国产设备具有良好的性价比和售后服务能 力,国产化替代可将压缩机设备成本降低超过 50%。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢能源储存加注-加注设备:氢气加注机加注原理与天然气加注类似,只是加注压力有所 区别:天然气加注压力 25MPa,国内加注压力 35MPa,海外 70MPa。所以对密封性、安全性等 有更高要求。为了降低压缩机功耗,加氢站一般通过分级加氢方式,从低压罐加氢到高压罐加 氢,最后到压缩机加氢,所以加氢机可看作是对各级加氢设备的加氢功率分配。加氢机上装有 压力传感器、温度传感器、计量装置、取气优先控制装置、安全装置等。全球氢气加注机生产 企业有德国林德(Linde)、美国 AP 等。国内企业中,富瑞氢能可实现 45MPa 环境下的的加氢功 能,设备已应用于数个加氢站;上海舜华新能源 75MPa 加氢机应用于大连加氢站;其他还有厚 普股份等公司。

氢能的使用-催化剂。燃料电池催化剂价格较高是影响电堆成本的一个重要因素,但铂的 单位用量将持续降低。目前电堆成本 120 美金/kw,美国能源局预测,当达到 50 万台规模时 将降至 19 美金/kw 的水平。从铂的需求来看,短期资源不稀缺,铂合金在尾气处理装置中扮 演气体反应催化剂角色,每年汽车用量铂量约 110 吨。燃料电池汽车用铂量将逐步降至 0.2g/kW, 10 年下降 75%-80%,单车用量未来将降至 20g 左右,和燃油车相当。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢能的使用-车载储氢。由于“氢气很轻”,其质量能量密度很大,但反过来说,如果从单 位体积燃气释放的能量来看,氢气的热值是常见燃料里最低的,仅为 12.74MJ/Nm^3,是甲烷 的 1/3,汽油的 1/10。这就意味着,如果要释放同样的能量,汽车需要消耗巨量体积的氢气, 因而氢燃料电池车上都有高压储氢罐来压缩储存氢气。车载高压储氢罐一般可以储存 6kg 左右 高压氢气,总体积在 150L-200L 上下,有些大的储氢罐甚至会挤压车内空间。目前对于 70Mpa 的车载储氢罐,只有丰田和挪威 Hexagon 具备商业化生产能力。

燃料电池行业深度报告:燃料电池汽车处于爆发

三、国内外政策不断释放,燃料电池汽车处于爆发前夕

1、主要发达国家和我国都对燃料电池汽车提出了积极的发展规划

世界主要发达国家积极推进氢能和燃料电池产业发展。日本、美国、韩国、欧洲等国家 氢燃料电池汽车的研发与商业化应用发展迅速,各国均制定了燃料电池行业中长期发展规划并 投入巨额补贴,日本由于其自身的资源匮乏,甚至将发展氢能和燃料电池技术提升到了国家战 略层面。

燃料电池行业深度报告:燃料电池汽车处于爆发

国内政策对燃料电池汽车持续加强战略支持。我国自 2002 年起即确立了以混合动力汽车、 纯电动汽车、燃料电池汽车为“三纵”,以多能源动力总成控制系统、驱动电机和动力电池为 “三横”的电动汽车“三纵三横”研发布局。从 2012 年的节能与新能源汽车产业发展规划起, 持续加强对于燃料电池汽车的战略支持与产业引导。各项科技发展规划或纲要明确提出加强燃 料电池电堆、发动机及其关键材料核心技术研究,提出重点围绕燃料 电池动力系统等 6 大创 新链进行任务部署,支持燃料电池全产业链技术攻关。在财政补贴方面,2016-2020 年持续实 施燃料电池汽车推广应用补助政策,根据 2020 年发布的后续通知,将对燃料电池汽车的购置 补贴调整为选择有基础、有积极性、有特色的城市或区域,重点围绕关键零部件的技术攻关和 产业化应用开展示范,中央财政将采取“以奖代补”方式对示范城市给予奖励。

多个氢能示范城市在相关发展规划中明确了未来燃料电池汽车推广的阶段性目标。自上 海市发布第一个氢燃料电池汽车发展规划以来,各地政府密集出台氢能与燃料电池产业规划。 包括张家口、成都、苏州等地均积极发展氢燃料产业并推广燃料电池汽车运营。根据部分省市 的燃料电池规划,2025 年燃料电池汽车有望达到 10 万辆以上。

2020 年 9 月,财政部等五部委发布关于开展燃料电池汽车示范应用的通知,有望推动国 内燃料电池汽车产业快速发展。燃料电池汽车支持政策,将对符合条件的城市群开展燃料电 池汽车关键核心技术产业化攻关和示范应用给予奖励。今年新政策对适合燃料电池汽车示范的 应用场景提高要求,已推广燃料电池汽车从此前的 50 辆提高到 100 辆,已建成并投入运营加 氢站数从此前 1 座提高到至少 2 座,且单站日加氢能力不低于 500 公斤。

燃料电池行业深度报告:燃料电池汽车处于爆发

我国规划到 2030 年燃料电池汽车保有量达到 100 万辆。根据中国《节能与新能源汽车产 业技术路线图》,到 2025年氢燃料电池汽车保有量推广规模将达到 5万辆,其中商用车 1万辆、 乘用车 4 万辆,加氢站超过 300 座。2030 年,将实现大规模商业化推广累计 100 万辆,燃料 电池系统产能超过 10 万套/企业,整机性能达到与传统内燃机相当。

燃料电池行业深度报告:燃料电池汽车处于爆发

2、燃料电池产业发展依赖于产品成熟和成本降低

燃料电池使用寿命难以满足运营车辆全生命周期使用,膜电极翻新延长电堆使用寿命。 燃料电池通常具有 5-10 年的使用寿命,巴拉德领先的膜电极和双极板技术,为老化的燃料电 堆更换新的膜电极(在整个电堆成本中占比 27.5%左右),并循环使用原双极板和硬件。翻新 后的燃料电堆将具备最新的膜电极和一套新的密封组件,并送还原始用户。翻新后的燃料电堆 符合与新电堆相同的规格要求,但建造成本却低很多。

燃料电池行业深度报告:燃料电池汽车处于爆发

燃料电池成本是限制燃料电池汽车行业发展速度的主要因素,当前燃料电池汽车产业链 各个环节成本构成如下:

 氢气制备:1)当前氢气制备成本在 20-30 元/kg 水平。2)氢气运输成本平均在 2 元 +/kg(200 公里以内)。

 氢气加注:1)当前 1 个加氢站建设成本为 1000-1500 万/个(500kg/d 水平)。2)国 内氢气销售价格为 70 元左右/kg。

 燃料电池:当前燃料电池售价为 800~1000 元/kw。

 燃料电池汽车整车:1)当前在售燃料电池乘用车为 45-50 万元/辆。2)当前在售燃 料电池商用车为上百万/辆。

燃料电池行业深度报告:燃料电池汽车处于爆发


燃料电池行业深度报告:燃料电池汽车处于爆发

氢能源成本降低将带动燃料电池汽车使用成本下降。目前的几种主流制氢路线中,采用 弃风弃光的电力回收电解制氢成本最低,其次为发电侧直接用于电解制氢,用电侧采用谷电价 制氢成本仍较高。我们预计随着化工制备的规模化效应、以及电力成本持续降低,将驱动氢能 源制取的成本不断降低。

燃料电池行业深度报告:燃料电池汽车处于爆发

氢燃料电池汽车能源使用成本略高于传统燃油车,随着制氢成本下降有极大下降空间。 以目前氢燃料约 70 元/kg 的售价、百公里消耗 0.8kg 计算,氢燃料电池的能源使用成本为 56 元/100km,按 6.7 元/L 的汽油价格、8L/百公里测算,燃油车能源使用成本为 53.6 元/100km, 氢燃料电池能源使用成本略高于燃油车,有较大下降空间。预计几年后氢燃料电池的使用成本 就将低于燃油车,全生命周期成本的比较主要将取决于购置成本。

规模效应将带来燃料氢能源利用综合成本降低。目前电堆成本 120 美金/kw,美国能源局 预测,当达到 1 万台规模时,电堆成本将降至 50 美金/kw 以下。当达到 50 万台规模时,燃料 电池电堆及发动机成本可分别下降至 19 美元/千瓦及 45 美元/千瓦。

燃料电池行业深度报告:燃料电池汽车处于爆发

3、燃料电池汽车处于爆发前夜,有望复制纯电动汽车发展路径

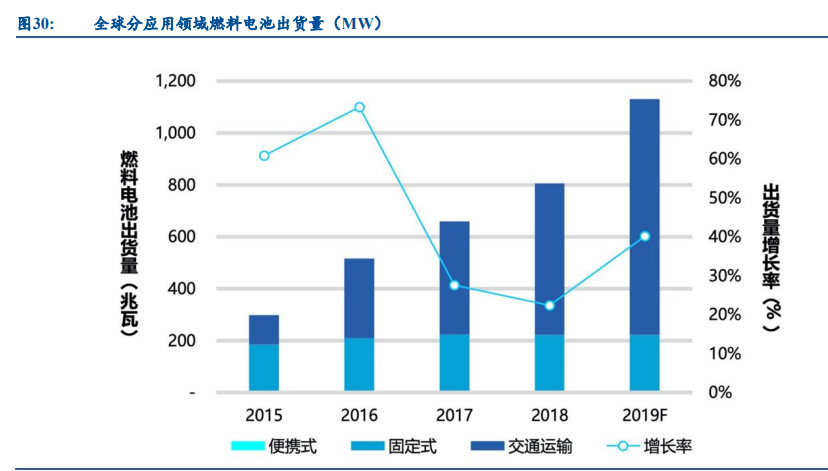

全球燃料电池的应用场景正由以清洁电站、辅助电源向车用电源转变。燃料电池根据其 应用场景不同可大体分为交通运输用、固定式、便携式燃料电池,近年来需求量均呈现爆发式 增长。2019 年全球燃料电池出货量达 1129.6MW,2015 年-2019 年复合增长率达到 39.52%。 其中,交通运输领域需求上升尤为显著,年复合增长率达 68.13%,2019 年占比 80%以上。

燃料电池行业深度报告:燃料电池汽车处于爆发

2015-2019 年我国燃料电池汽车产量在政策扶持下迎来快速增长。2015 年,我国燃料电 池汽车上牌数仅 10 辆,在燃料电池汽车补贴政策的带动下,过去四年行业产销量迎来高速增 长,2019 年我国燃料电池汽车上牌数达到 2737 辆,同比增长 79%。我国燃料电池汽车产业已 经由过去政府主导的技术探索、示范运营阶段,逐步过渡到商业化初期阶段,预计今年及“十 四五”期间燃料电池汽车仍将延续快速增长态势。

燃料电池行业深度报告:燃料电池汽车处于爆发

我国纯电动汽车 2009 年开始导入,2013-2015 年迎来爆发增长,燃料电池汽车有望复制 纯电动汽车发展。2009 年,“十城千辆”计划发布,标志着我国纯电动新能源汽车产业化的开 端。在经历了初始导入阶段后,2013 年-2015 年纯电动汽车进入爆发阶段。2013 年纯电动汽 车销量仅 1.46 万辆,2014、2015 年分别实现了 200%和 400%以上的增长,2015 年销量达到 24.75 万辆。目前燃料电池汽车也处于爆发前的导入阶段,未来五年有望迎来爆发临界点。

燃料电池行业深度报告:燃料电池汽车处于爆发

商用车是短期燃料电池汽车发展重点。由于目前我国加氢站建设数量仍较少、燃料电池 汽车的购置成本较高,商用车尤其城市公交将会是短期最重要的燃料电池汽车应用场景。一方 面,城市公交车、重卡等运营车辆的行驶路径较为固定,对加氢站数量的依赖较低;另一方面, 我国商用车有较大的保有量基数,在燃料电池汽车发展初期,通过政府补贴、奖励示范等应用 等方式先实现燃料电池汽车的规模化生产,有望复制此前纯电动汽车领域“以公带私”的模式, 推动氢燃料电池产业链的成本下降。目前我国商用车头部企业如宇通、福田、中国重汽等车企 均已在燃料电池领域积极布局。

燃料电池乘用车领域目前以日韩车企为主。在乘用车领域,全球燃料电池汽车销量主要 由丰田、本田和现代 3 家日韩企业贡献。目前燃料电池乘用车售价远高于传统车或纯电动汽车, 丰田的全新第二代 Mirai 已在德国正式开售,售价 6.39 万欧元(约合人民币 50.5 万元)。国 内目前生产的燃料汽车几乎全部是客车以及专用车的重型车,乘用车还没有规模化的量产。短 期我国燃料电池乘用车的产销量增长速度,一是受限于车辆购置成本,二是乘用车适用的加氢 站数量。

燃料电池行业深度报告:燃料电池汽车处于爆发

四、氢能源及燃料电池产业链

1、氢能产业链:加氢站网络是燃料电池汽车发展重要条件

我国加氢站稀少是阻碍燃料电池汽车量产的原因之一,在政策扶持下,加氢站将加快建 设脚步。截止 2020 年 2 月,我国累计建成加氢站 66 座,其中主要集中在山东(6 座)、江苏 (6 座)、上海(10 座)、广东(17 座)。根据国家规划,2020 年我国将建成 100 座加氢站,到 2030 年实现建成 1000 座加氢站的目标。我国加氢站建设成本较高,燃料汽车市场保有量较少, 叠加较高的氢气成本后,加氢站在没有进一步政策扶持的情况下基本均处于亏损状态。加氢站 的数量主要与各地补贴政策力度直接相关,政府补贴是刺激各地建设加氢站的一个主要动力。

燃料电池行业深度报告:燃料电池汽车处于爆发


燃料电池行业深度报告:燃料电池汽车处于爆发

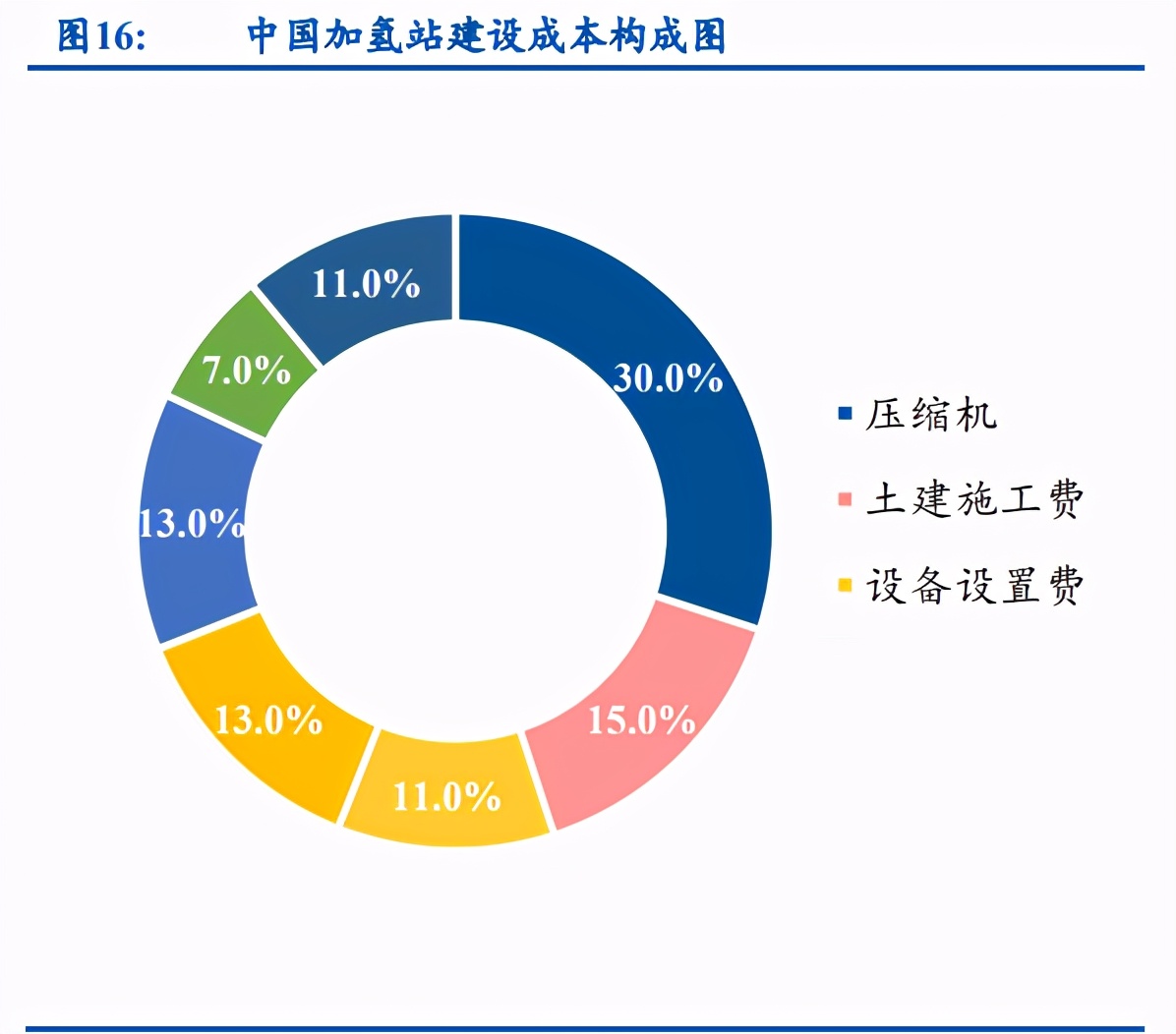

加氢站核心装备需要进口导致建设成本高。加氢站分为外供氢加氢站和站内制氢加氢站 两种,我国目前主要以外供氢高压加氢站为主。过去几年加氢站建设成本总体呈下降趋势,然 而其中压缩机、储氢罐、加注设备三大核心装备却仍需依赖进口,直接导致建设加氢站成本高 企。未来加氢站的建设成本将通过扩大规模化批量生产逐步降低。

燃料电池行业深度报告:燃料电池汽车处于爆发

2、燃料电池的核心部件:电堆

国内电堆企业核心技术较国外仍有一定差距。电堆被称之为燃料电池发动机系统的心脏, 是燃料电池发动机的动力来源,是整个燃料电池产业链中成本和技术的核心,主要由多层膜电 极和双极板堆叠而成。燃料电堆的研发和生产具备较高的技术壁垒,以丰田汽车为代表的国际 知名车企大多自行开发或与合作伙伴共同开发电堆,一般不对外开放;以 Ballard、 Hydrogenics 为代表的国际知名电堆生产企业在燃料电池领域深耕多年,具有较强的技术积累 和产业化能力,可以对外单独供应车用电堆。国内电堆生产技术整体而言距离国外还有一定差 距,但有多个企业在积极研发属于自己的电堆技术专利,提高国产电堆性能并减少成本,代表 企业有大连新源动力、神力科技、东方氢能、氢璞创能、武汉众宇、明天氢能等,还有部分企 业主要依靠引进国外先进技术生产电堆,例如 2016 年与加拿大 Ballard 签订战略合作协议的 国鸿氢能。

国内电堆企业装机正快速提升。衡量电堆性能的指标有耐久性、比功率和启动温度,我 国电堆及电堆内部零件企业在这几项指标方面努力向国际优秀乘用车企业看齐。在政策的扶持 下,目前国内电堆市场装机量已经由此前的先进国外技术为主转变到以自主技术为主。随着国 内研发团队专利数量快速增加,未来国产电堆实力不容小觑。

燃料电池行业深度报告:燃料电池汽车处于爆发

国外整车企业如本田、丰田以及现代都拥有自己的电堆研发技术和生产线,电堆在额定功 率、功率密度,启动温度等方面都处于乘用车顶尖水平,但生产出的电堆仅供品牌内部装车供 应,这也是其品牌旗下的燃料电池车型占据市场主导地位的重要原因。

在第三方乘用车电堆制造商中,我国很多企业如上海神力(亿华通子公司)和新源动力, 通过与大学/科技研究院等合作,自主研发出的电堆及电堆组件产品水平已经达到国际一线水 准。但在金属双极板电堆技术方面,因为没有下游乘用车规模化应用,我国技术情况仍落后于 国外先进水平。

燃料电池行业深度报告:燃料电池汽车处于爆发

3、催化剂是减少电堆成本的关键

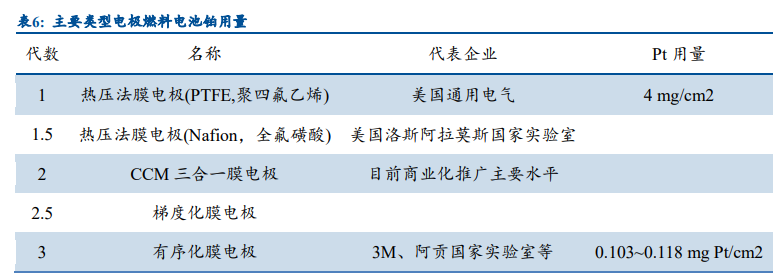

燃料电池的催化剂,对于催化的活性、稳定性和耐久性的指标有较高要求,而为满足要求 大量使用的贵金属铂(Pt)就是催化剂成本居高不下的原因,燃料电池商用车的单车用铂量达 到 40g 以上。在保证催化质量的前提下减少铂的用量是减少电堆成本的关键。目前我国研究的 主要方向是铂炭催化剂,近年来也开始研发铂钴催化剂。

除了自身成本高以外,铂催化剂还面临寿命考验,在使用过程中,催化剂并不是理想状态 下完全不损耗的状态,长期暴漏在阳极反应产生的 CO 下,催化剂会与其产生反应而导致“中 毒”失效,这也是未来技术上需要克服的难点。

燃料电池行业深度报告:燃料电池汽车处于爆发

4、双极板对电池性能影响较大

双极板是燃料电池电堆的核心结构件,为正反均带有气体流道的石墨或金属薄板,被置于 膜电极两侧,起到支撑机械结构、均匀分配气体进行阴阳极反应、导热、导电的作用,其性能 优劣将直接影响电堆的体积、输出功率和寿命。双极板按材料可分为石墨双极板和金属双极板, 石墨双极板电堆具有耐腐蚀性强等特点,主要应用于商用车领域,代表性企业为 Ballard、 Hydrogenics 等;金属双极板电堆以其体积小、易于批量生产等特点,主要应用于乘用车领域, 代表性企业为丰田汽车等。目前石墨双极板已实现国产化,金属双极板尚未实现国产批量供应。

燃料电池行业深度报告:燃料电池汽车处于爆发


燃料电池行业深度报告:燃料电池汽车处于爆发

金属双极板板性能优秀,为燃料电池行业发展趋势。传统的石墨双极板因体积大等问题 只能应用于客车等大型车,随着乘用燃料电池车的发展,体积小、成本低且强度高的金属双极 板成为了我国燃料电池技术发展的新趋势。高工锂电数据,2019 年氢燃料电池电堆装机中, 双极板材料采用石墨板(含复合板)占比 91%,金属板占比 9%。因为我国燃料电池汽车走的是 “先商后乘”的发展路线,未来双极板也将实现由石墨板主流市场到金属板主流市场的演变。 这意味这率先掌握金属板国产批量化生产的企业将在燃料电池乘用车市场抢占先机。

五、重点公司分析(略)

1、亿华通:专注燃料电池发动机系统,手握技术和市场双重先发优势

2、雪人股份:压缩机领先企业,切入燃料电池设备及零部件领域

3、雄韬股份:积极布局燃料电池,彰显战略雄心

4、鲍斯股份:压缩机优质企业,潜在空压机供应商

5、贵研铂业:燃料电池催化剂标的,样品处于验证阶段

6、潍柴动力:携整车市场与品牌优势,燃料电池布局加速

7、宇通客车:客车龙头,燃料电池布局先发制人

8、中通客车:掌握燃料电池发动机集成技术,产品实现批量稳定出货

……

(报告观点属于原作者,仅供参考。作者:民生证券,于潇)
