VMware实现iptables NAT及端口映射
1. 前言

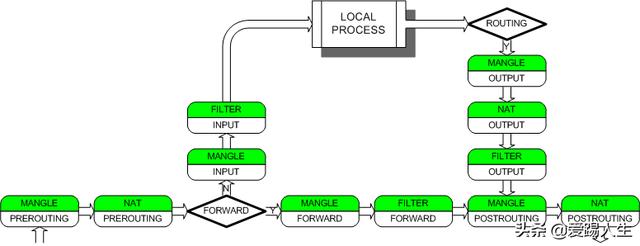

本文只讲解实战应用，不会涉及原理讲解。如果想要了解iptables的工作流程或原理可参考如下博文。
具体操作是在PC机的VMware虚拟机上进行的，因此涉及的地址都是内网IP。在实际工作中也是一样的操作流程，只需要把涉及外网的地址改为公网IP即可。
1.1. 为什么有这篇文章？
原因是在日常工作中，我们都会在自己的电脑上安装VMware虚拟机，并由此实现一些业务系统【如：LNMP】或模拟线上的网络环境等。
而本文模拟的就是IDC机房或办公网的环境。机房内网服务器不能上外网，只能通过网关服务器上外网。而外网服务器想要访问机房内部的服务器，也只能通过网关服务器转发实现访问。
2.1. 常用操作
## 清空所有规则【默认是filter表】
iptables -F
iptables -X
iptables -Z
iptables -t nat -F
iptables -t nat -X
iptables -t nat -Z
## 查看规则
iptables -nL
iptables -nL -t nat
## 删除指定表指定链的指定行数据
iptables -t nat -D POSTROUTING 1

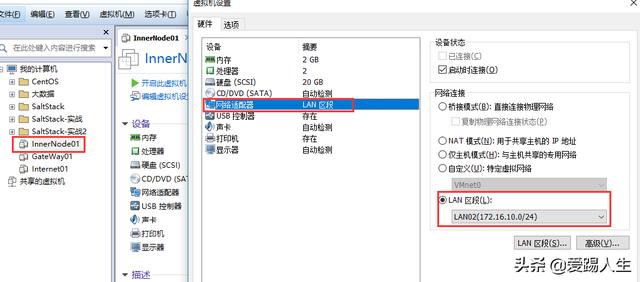

3. 涉及虚拟机网络设置3.1. 内部服务器node01网络设置3.1.1. 内网设置【只有一个网卡】
备注：
使用LAN区段，那么本机登录该虚拟机也不行，也ping不通，不在同一个网段不能互访。只能通过网关服务器ssh跳转登录访问。
eth0配置：
[root@InnerNode01 network-scripts]# cat ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPV6INIT=yes
USERCTL=no
IPADDR=172.16.10.10
NETMASK=255.255.255.0
GATEWAY=172.16.10.5
# 阿里云DNS
DNS1=223.5.5.5
DNS2=223.6.6.6

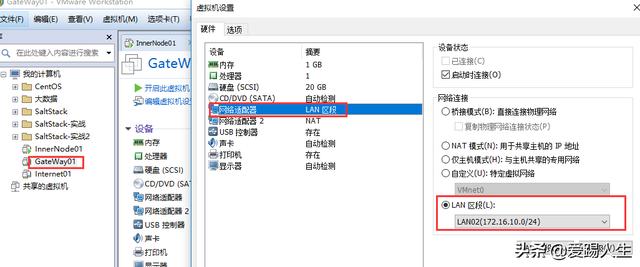

3.2. 网关服务器网络设置3.2.1. 内网设置
备注：
网关服务器的内网地址和内部服务器的地址在同一个网段。因此他们之间可以互访。
eth0配置：
[zhang@gateway01 network-scripts]$ cat ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPV6INIT=yes
USERCTL=no
IPADDR=172.16.10.5
NETMASK=255.255.255.0

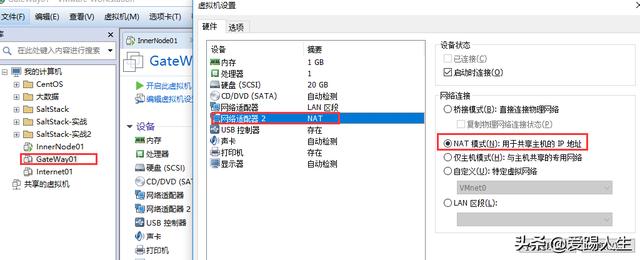

3.2.2. 外网设置【模拟的公网】
eth1配置：
[root@gateway01 network-scripts]# cat ifcfg-eth1
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPV6INIT=yes
USERCTL=no
IPADDR=10.0.0.5
NETMASK=255.255.255.0
GATEWAY=10.0.0.2
# 阿里云DNS
DNS1=223.5.5.5
DNS2=223.6.6.6

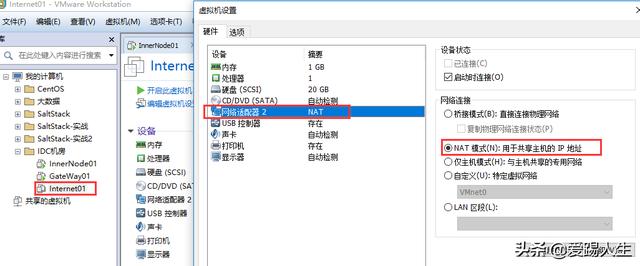

3.3. 外网服务器设置3.3.1. 外网设置【只有一个网卡】
eth0配置：
[root@internet01 network-scripts]# cat ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=none
IPV6INIT=yes
USERCTL=no
IPADDR=10.0.0.8
NETMASK=255.255.255.0
GATEWAY=10.0.0.2
# 阿里云DNS
DNS1=223.5.5.5
DNS2=223.6.6.6

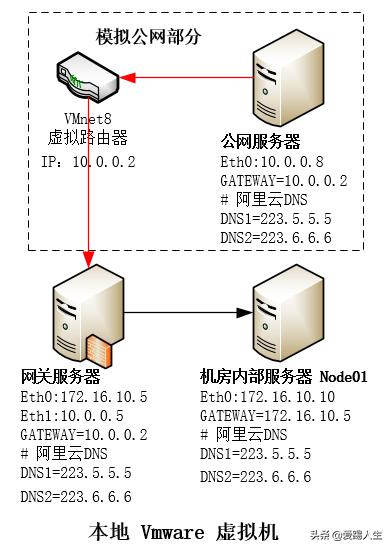

4. 简单的NAT路由器4.1. 网络架构
4.2. NAT需求介绍
网关2个网络接口
Lan口: 172.16.10.5/24 eth0
Wan口: 10.0.0.5/24 eth1
目的：实现内网中的节点服务器node01 IP：172.16.10.10（网段：172.16.10.0/24）可控的访问internet。
4.3. 网关服务器操作
1、网关机器开启linux的转发功能
[root@gateway01 ~]# tail /etc/sysctl.conf # 添加如下内容
…………
net.ipv4.ip_forward = 1
[root@gateway01 ~]# sysctl -p # 生效
2、网关机器iptables操作
iptables -P FORWARD DROP
将FORWARD链的策略设置为DROP，这样做的目的是做到对内网ip的控制，你允许哪一个访问internet就可以增加一个规则，不在规则中的ip将无法访问internet。
iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
这条规则规定允许任何地址到任何地址的确认包和关联包通过。一定要加这一条，否则你只允许lan IP访问没有用。
iptables -t nat -A POSTROUTING -s 172.16.10.0/24 -j SNAT --to 10.0.0.5
这条规则做了一个SNAT，也就是源地址转换，将来自172.16.10.0/24的地址转换为10.0.0.5。
有这几条规则，一个简单的nat路由器就实现了。这时你可以将允许访问的ip或网段添加至FORWARD链，他们就能访问internet了。
iptables -A FORWARD -s 172.16.10.10 -j ACCEPT # 允许单个地址 或者如下命令
iptables -A FORWARD -s 172.16.10.0/24 -j ACCEPT # 允许该网段
比如我想让172.16.10.10这个地址访问internet,那么你就加如上的命令就可以了。
3、保存iptables规则
iptables-save > /etc/sysconfig/iptables
4.4. 内部服务器node01测试
[root@InnerNode01 ~]# ping www.baidu.com # 查看是否可以ping通
PING www.a.shifen.com (180.97.33.108) 56(84) bytes of data.
64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=1 ttl=127 time=43.4 ms
64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=2 ttl=127 time=42.6 ms
64 bytes from 180.97.33.108 (180.97.33.108): icmp_seq=3 ttl=127 time=42.1 ms
^C
--- www.a.shifen.com ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2005ms
rtt min/avg/max/mdev = 42.114/42.735/43.420/0.561 ms
[root@InnerNode01 ~]#
[root@InnerNode01 ~]# telnet www.baidu.com 80 # telnet 是否可行
Trying 112.34.112.40...
Connected to www.baidu.com.
Escape character is '^]'.
5. 端口转发5.1. 网络架构
5.2. 端口转发需求介绍
内部机器1个网络接口
Lan内web server: 172.16.10.10:80
网关2个网络接口
Lan口:172.16.10.5/24 eth0
Wan口:10.0.0.5/24 eth1
目的：对内部server进行端口转发，实现internet 10.0.0.8（网段：10.0.0.0/24）用户【模拟外网机器】访问内网服务器172.16.10.10:80。
5.3. 网关服务器操作
1、网关机器开启linux的转发功能
[root@gateway01 ~]# tail /etc/sysctl.conf # 添加如下内容
…………
net.ipv4.ip_forward = 1
[root@gateway01 ~]# sysctl -p # 生效
2、网关机器iptables操作
iptables -P FORWARD DROP
将FORWARD链的策略设置为DROP，这样做的目的是做到ip的控制，你允许哪一个访问就可以增加一个规则，不在规则中的ip将无法访问。
iptables -A FORWARD -m state --state ESTABLISHED,RELATED -j ACCEPT
这条规则规定允许任何地址到任何地址的确认包和关联包通过。一定要加这一条，否则你只允许lan IP访问没有用。
iptables -t nat -A PREROUTING -d 10.0.0.5 -p tcp --dport 80 -j DNAT --to 172.16.10.10:80
如果你要把访问 10.0.0.5:80 的数据包转发到Lan内web server，用上面的命令。
好了，命令完成了，端口转发也做完了，本例能不能转发呢？不能，为什么呢？我下面分析一下。
本例中我们的FORWARD策略是DROP。那么也就是说，没有符合规则的包将被丢弃，不管内到外还是外到内。因此，我们需要加入下面的规则。
iptables -A FORWARD -d 172.16.10.10 -p tcp --dport 80 -j ACCEPT
3、保存iptables规则
iptables-save > /etc/sysconfig/iptables
5.4. 操作验证
1、在内部服务器监听80端口
## xshell标签1操作
[root@InnerNode01 ~]# nc -l 80 # 保持持续监听
## xshell标签2操作
[root@InnerNode01 ~]# netstat -lntup
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State PID/Program name
tcp 0 0 0.0.0.0:111 0.0.0.0:* LISTEN 808/rpcbind
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 1971/nc ### 可见80端口已经监听成功
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1099/sshd
tcp 0 0 127.0.0.1:25 0.0.0.0:* LISTEN 1355/master
2、在外网服务器Telnet
[zhang@internet01 ~]$ telnet 10.0.0.5 80
Trying 10.0.0.5...
Connected to 10.0.0.5.
Escape character is '^]'.
^]
telnet> quit
Connection closed.
由上可知，外网服务器（10.0.0.8）访问内部服务器（172.16.10.10:80）成功。
